产品名称:LWQ系列气体智能涡轮流量计

一、概述

LWQ系列气体智能涡轮流量计是我公司按照GB/T32201-2015标准并结合国内外流量仪表技术而研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的精密计量仪表,低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,使得LWQ系列流量计成为一种能准确计量气体累积量的商业贸易计量仪表。

该流量计广泛应用于:城市管线(网)燃气的计量、工业燃气的计量、燃气调压站的计量、能源管理以及其它各种无腐蚀性气体的计量或流量控制等场合。

该产品经国家防爆产品质检部门按GB3836-2000《爆炸性气体环境用电气设备第1部:

通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型“i”》标准检验合格,防爆标志为ExdIICT6Gb(隔爆型),ExdIIBT4, ExiaIICT4,(本安型)。适用于含IIA,IIB,IIC 类T1~T2温度组别爆炸性气体混合物的0(仅本安型)1.2区危险场所。

二、主要特点

满足GB/T32201-2015标准的技术要求可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿和压缩因子修正,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;

流量范围宽(Qmin/Qmax=20:1),重复性好,精度高(可达1.0级),压力损失小,起始流量低;

具有八段仪表系数设定及自动修正的功能;

采用专用一体化整流器,对流量计的前后直管段安装要求低(前为≥2DN ,下游无要求);

内置式压力、温度传感器,安全性能高、结构紧凑、外形美观;

对压力、温度传感器的故障能自行诊断,并直接显示在LCD屏上;

一节锂电池可连续使用五年以上,并具有电池欠压两级报警输出功能,更适合与IC卡管理系统的配套使用;

智能流量积算仪可以任意角度定位(转动角度为350°),使流量计在各种安装条件下的读数更方便,更直接;

特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久性保存;

仪表就具有RS-485通讯接口功能,并配备功能强大,界面丰富的数据管理软件系统,可打印各自动生成的图表;

仪表具有防爆及防护功能,防爆标志为ExdⅡBT6Gb,防护等级IP65

根据用户要求,可提供压力,温度定值设置之功能,特别适用于介力,温度相对稳定的场合

三、流量计的型号规格及基本参数(表1)

型号

公称通径

DN( mm )

始动流量

( m3/h )

流量范围

( m3/h )

压力等级

(MPa)

壳体

材质

准确度

(级)

LWQ-25

DN25(R1)

≤0.8

2.5~25

   1.6

   2.5

    4.0

不锈钢

铝合金

精度1.0级时,允许误差为:

Qmin~0.2Qmax:±2%

0.2Qmax~Qmax:±1%

精度1.5级时,允许误差为:

Qmin~0.2Qmax:±3.0%

0.2Qmax~Qmax:±1.5%

DN25(R2)

≤1.3

5~50

LWQ-32

DN32(R1)

≤1.3

4~40

不锈钢

DN32(R2)

≤1.5

6~60

LWQ-40

DN40(R1)

≤1.1

5~50

DN40(R2)

≤1.5

6~60

LWQ-50

DN50(R1)

≤1.5

6~65

不锈钢

铝合金

DN50(R2)

≤2.0

10~100

DN50(R3)

≤3.0

10~160

LWQ-65

DN65(R1)

≤2.0

10~100

不锈钢

DN65(R2)

≤5.0

13~250

LWQ-80

DN80(R1)

≤3.5

8~160

不锈钢

铝合金

DN80(R2)

≤5.0

13~250

DN80(R3)

≤6.0

20~400

LWQ-100

DN100(R1)

≤5.0

13~250

1.6

 2.5

 4.0

不锈钢

铝合金

DN100(R2)

≤9.0

20~400

DN100(R3)

≤15.0

32~650

LWQ-125

DN125

≤15.0

40~800

不锈钢

LWQ-150

DN150(R1)

≤10.0

32~650

DN150(R2)

≤14.0

50~1000

DN150(R3)

≤16.0

80~1600

LWQ-200

DN200(R1)

≤14.0

50~1000

 1.6

2.5

不锈钢

DN200(R2)

≤20.0

80~1600

DN200(R3)

≤25.0

125~2500

(表1)

注:①表中所列的流量范围为产品出厂检定时的流量范围(常温、常压下ρ=1.205kg/m3);

②随着压力的增大,流量范围也随之扩大;

③ R1、R2、R3分别代表同一口径时较小、中等、较大的流量范围;

④未特殊说明,产品均按1.5级出厂;

⑤其他流量范围,请在订货时说明;

四、流量计的外形尺寸

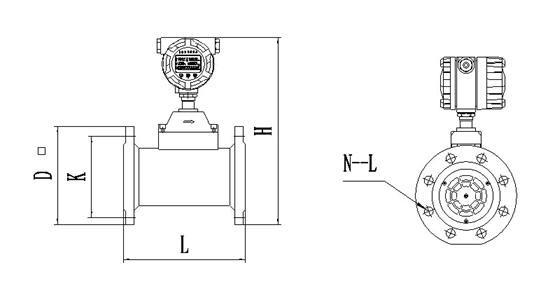

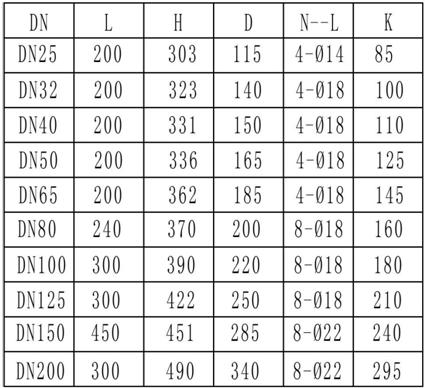

流量计采用法兰连接方式,法兰尺寸执行化工部GB/T 20592-2009标准,流量计外形见组图4,尺寸列于表2中(此表为PN1.6MPa时的法兰尺寸)。

QQ图片20161124173000

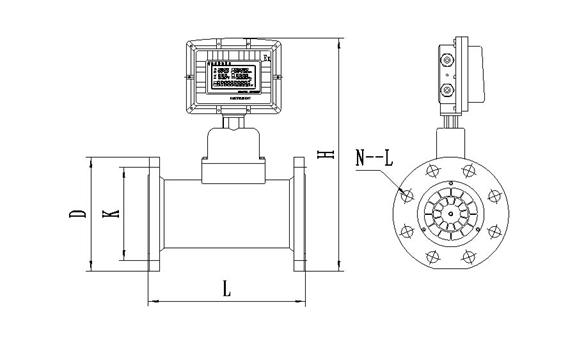

方形表头1

(组图4)

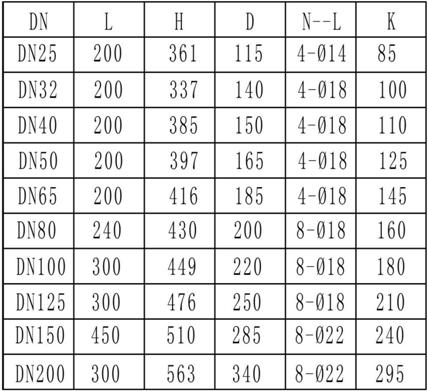

单位:mm
