产品展示

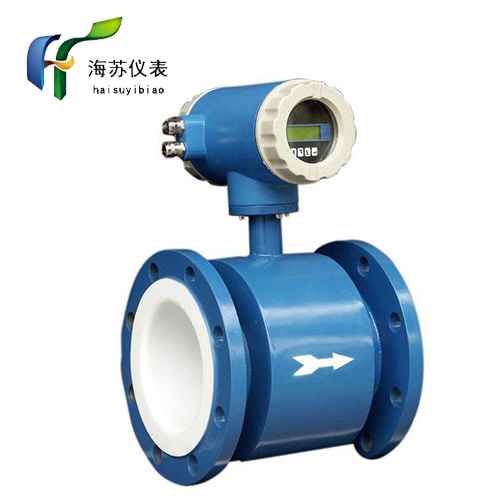

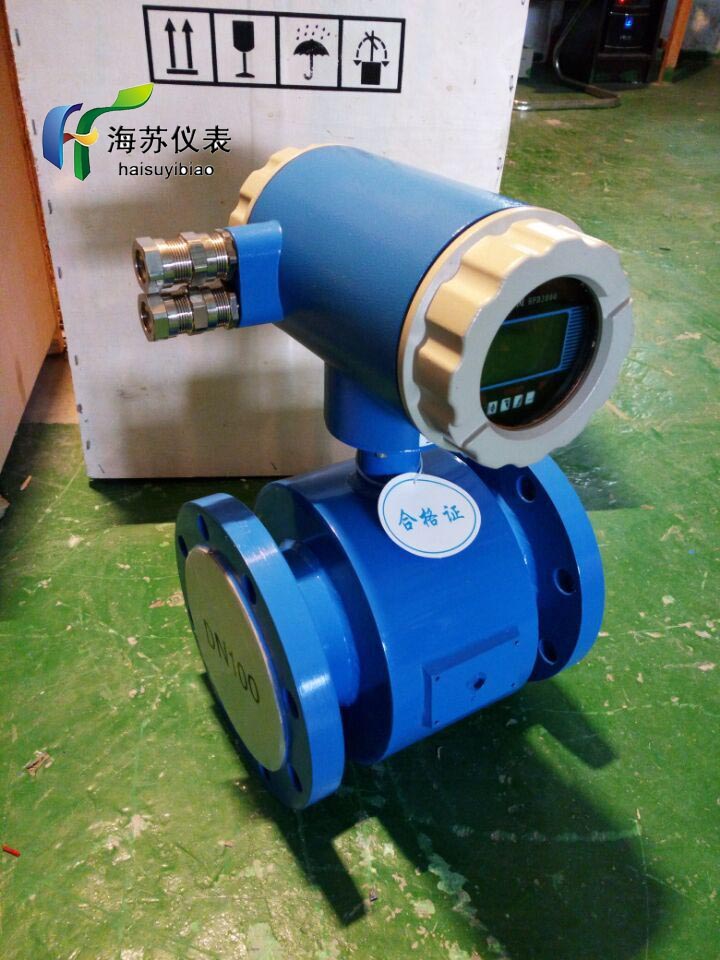

产品名称:LD系列电磁流量计

一、概述:
LDH型电磁流量计是一款性能稳定、精度高的智能型电磁流量计,适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速,如:洁净水、污水、生活水、原水,各种酸、碱、盐等溶液,泥浆、矿浆、纸浆以及食品方面的液体等,广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
二、产品特点:
1.测量不受流体密度,粘度,温度,压力和电导率变化的影响。
2.测量管内无阻流部件,无压损,对浆液测量有独特的适应性。
3. 全数字量处理抗干扰能力强,测量可靠,精度高,流量测量范围宽。
4. 在现场可根据用户实际需要在线修改量程。
5. 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,容学易懂。
6.具有RS485,RS232,Hart等数字通讯信号输出 。
7.安装简单,可不断流,可带压开孔。

三、工作原理

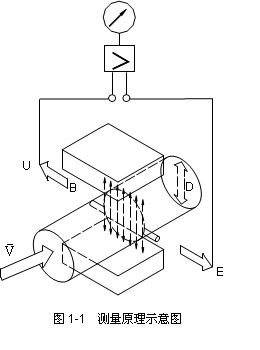

测量原理示意图



1.测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势,其感应电势E为:
    E=KBD
    K:仪表常数;
    B:磁感应强度
    :测量管截面内的平均流速;
    D:测量管的内径;
2.测量流量时,流体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压,此电压通过两个与液体直接接触的电极检出,传至放大器,然后转换成统一的输出信号。
3.测量管内无阻流体,因此无压力损失。
4.由于信号在整个充满磁场的空间中形成,它是管道截面上的平均值,因此所需直管段相对较短,前端长度为  DN×5(DN为流量计通径)。
5.只有管道衬里和电极与被测液体接触,因此,合理选择电极和衬里材料,即可达到耐腐蚀、耐磨损的要求
6.测量所得信号是一个与平均流速成线性关系的电动势,它与液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关,所以测量精度高,工作可靠。
7.结构组成及外形尺寸电磁流量计由传感器和转换器两部分组成。


四.主要技术性能:

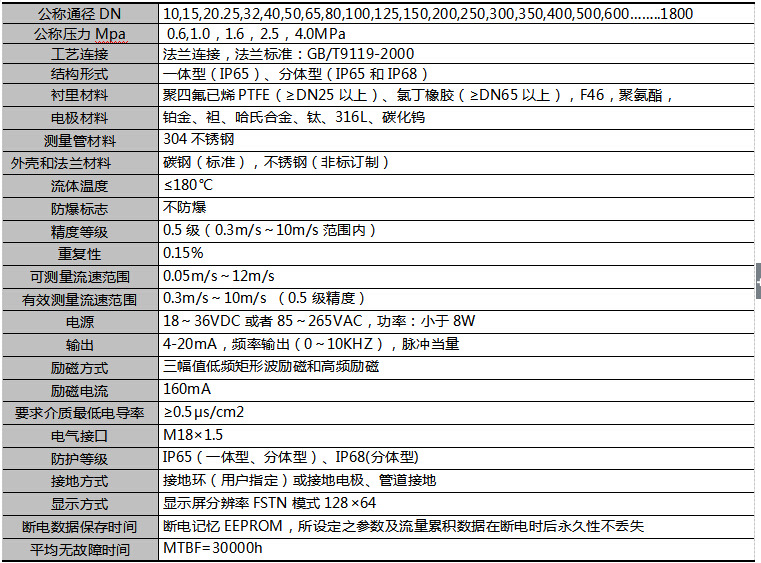

1. 技术性能参数

技术性能参数

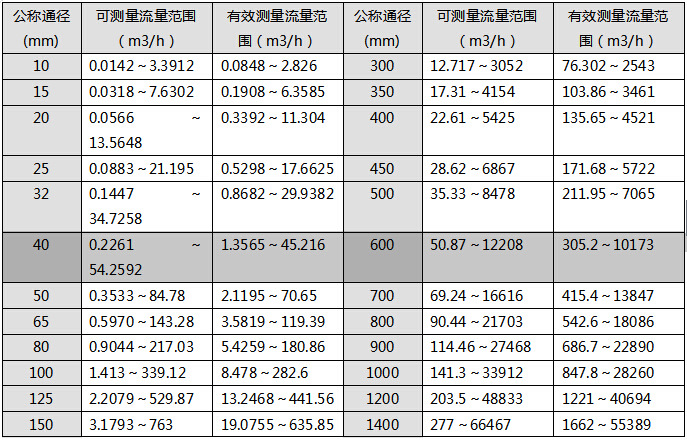

2. 口径的选择:

口径的选择

口径的选择

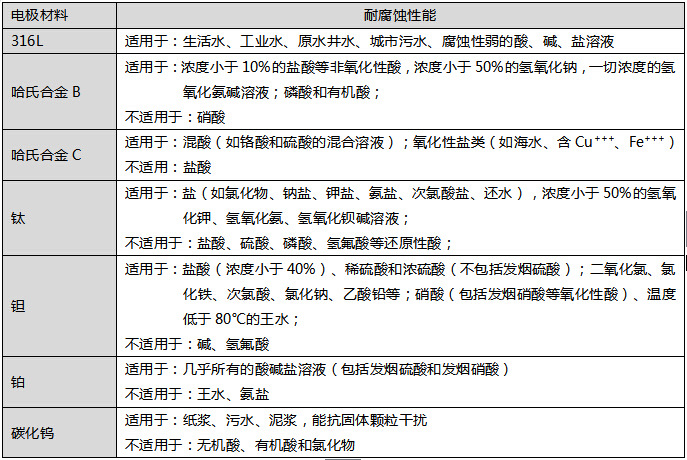

3.电磁流量计电极材料的选择
根据被测流体材料的腐蚀性来选择电极的材料,如下表所示:

电磁流量计电极材料的选择4.电磁流量计内衬材料的选择

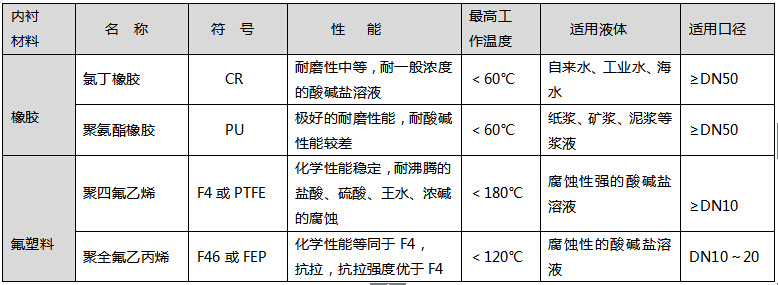

根据被测量介质的腐蚀性、磨损性和温度来选择内衬材料,如下表所示:

电磁流量计内衬材料的选择

五.安装尺寸:

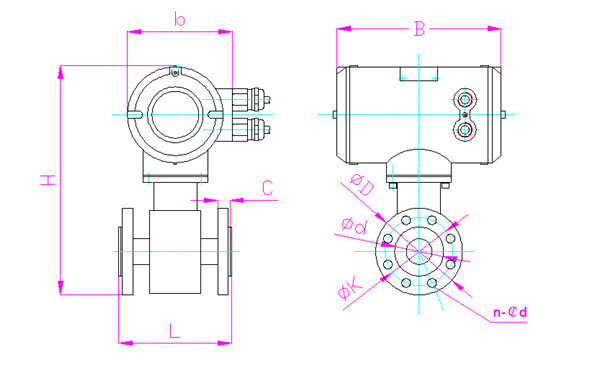

电磁流量计的安装尺寸

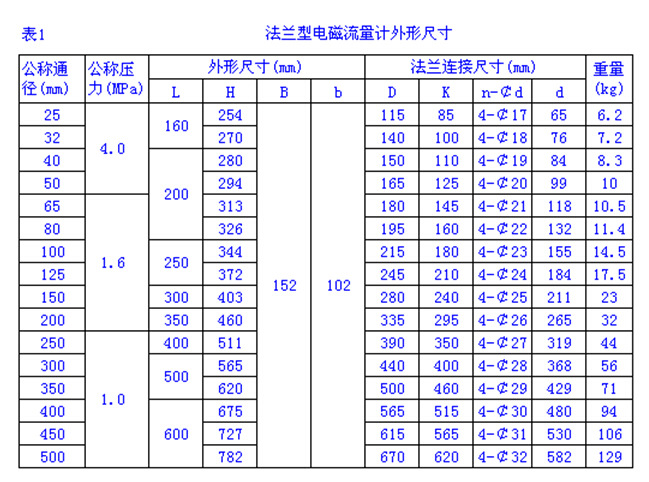

法兰型电磁流量计外形尺寸

六.安装尺寸:

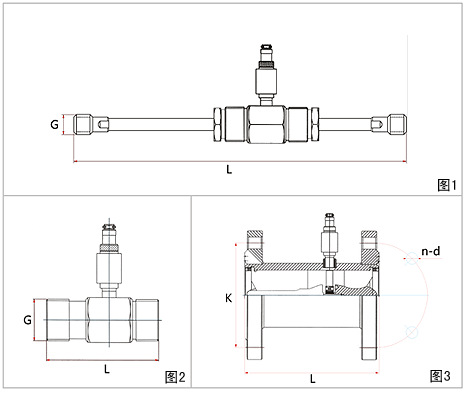

传感器的安装方式根据规格不同采用螺纹或法兰连接,安装方式见图1.图2,图3

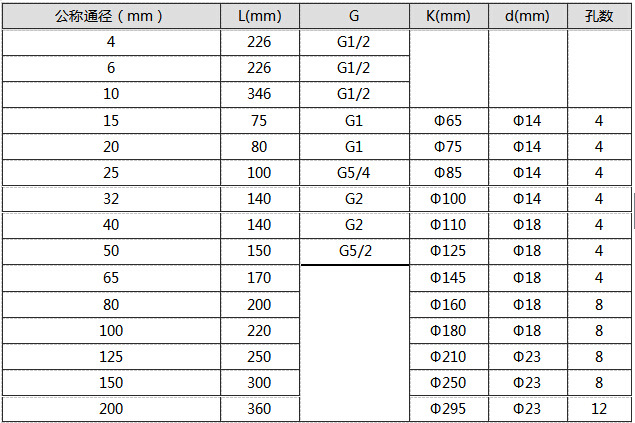

安装尺寸

图1  DN4-DN10螺纹连接及法兰连接(含直管段)
图2  DN15-DN50螺纹连接
图3  DN15-DN200法兰连接
