产品名称：LLQ系列智能气体腰轮（罗茨）流量计
一. 概述
LLQ系列智能气体腰轮（罗茨）流量计是是集流量、温度、压力检测功能于一体，能自动、准确地检测被测介质的温度、压力和流量值，并能进行温度、压力、压缩因子自动补偿。并直接显示标准状态下（Pb=101.325kPa，Tb=293.15K）的介质体积流量，是一款既能就地显示各种参数又有多种信号远传输出的、可广泛应用于石油、化工、冶金、制药以及城市燃气输配管网各种气体计量和流量控制场合的理想仪表。
二．产品主要特点
◆ 内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。4
◆ 流量范围宽，重复性好，精度高（常规出厂检测1.5级，根据客户特殊要求，可以做1.0级，0.5级），压力损失小，始动流量计小。
◆ 采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使仪表集成度和可靠性更高，运算更精确。
◆ 特有的压力、温度传感器故障自诊断功能，并能通过设置清晰简明地显示于LCD屏上。
◆ 按流量信号，可将仪表系数分八段自动修正。
◆ 超低功耗，一节3.6V锂电池可连续使用3年以上，并具有电池欠压报警输出功能，更适合与IC卡管理系统的配套使用；
◆ 特有时间显示及实时数据存储之功能，在断电情况下能保证内部参数不会丢失，可永久性保存。
◆ 仪表具有防爆及防护功能。
◆ -35~+80℃全视角大液晶显示，表头（方型）可任意0℃～300℃旋转，安装使用简单方便。并具有密码保护功能，可防止参数修改。
◆ 信号输出可为：三线制脉冲信号、两线制或三线制4-20mA电流信号。
上下限报警、RS485通讯输出。
配套IC卡脉冲当量输出（脉宽可调制）。
三. 结构与工作原理

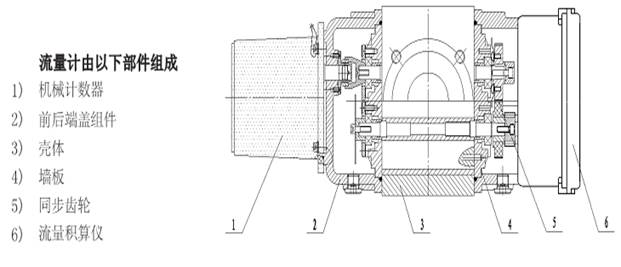

3.1 流量计结构图（见下图）
根据电磁感应原理，利用磁电转换器从同步转动的齿轮上安装的相互磁性相反的磁铁感应出流量与体积成正比的脉冲信号，改信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上。
3.2 工作原理

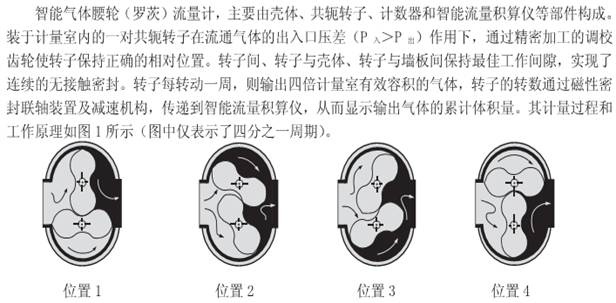

图1 气体腰轮流量计工作原理
3.3 流量积算仪工作原理

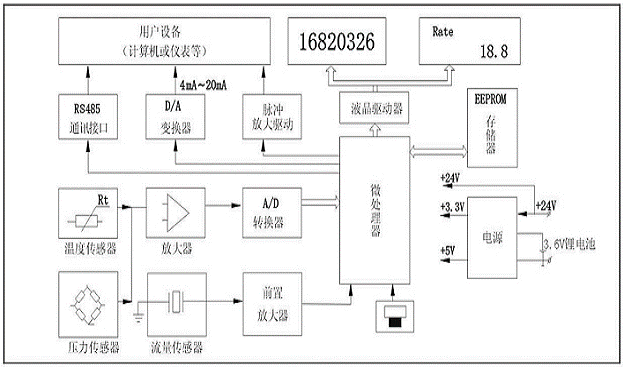

流量积算仪的工作原理框图如下图所示。微处理器接收来自前置放大器的脉冲信号和经A/D转换器得到的温度及压力信号，经过运算最终得到瞬时流量、累积流量、压力和温度值。同时在LCD上显示这些参数。并经转换后输出脉冲信号、4-20mA信号远传给用户计算机，也可通过RS485接口实现与
上位机之间的通信。流量积算仪原理图如下：
 3.4 流量计压力损失
3.5 流量积算仪由温度压力检测模拟通道、流量传感器通道及微处理单元组成，并配有外输接口，输出各种信号。流量计中的微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正。

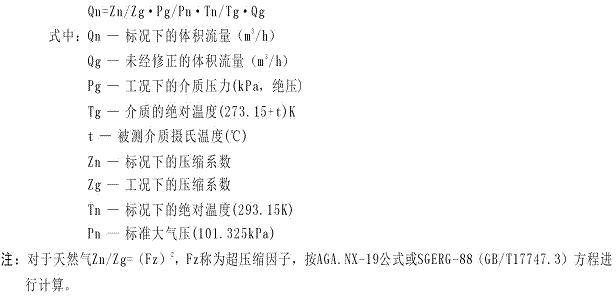

气态方程如下：
四、主要技术参数

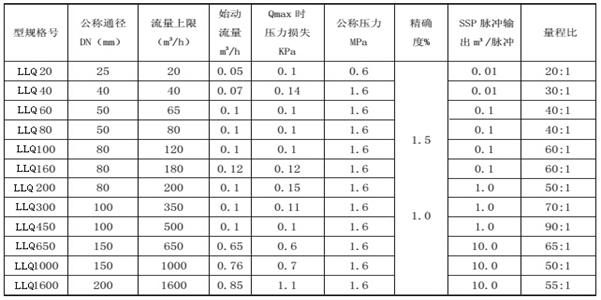

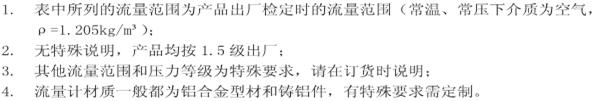

4.1 流量计规格、基本参数和性能指标
4.2 标准状态条件
P=101.325Kpa
T=293.15K （20℃）
4.3 流量计典型误差曲线 见下图

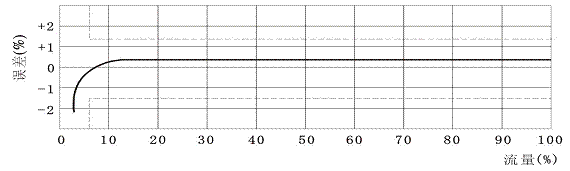

典型误差曲线图
4.4 使用条件
◆ 环境温度： -30℃～+60℃；
◆ 介质温度： -20℃～+80℃；
◆ 大气压力： 70KPa～106KPa；
◆ 相对湿度： 5%～95%；
4.5 电气性能指标
工作电源：外电源+24VDC，适用于脉冲输出、4-20mA输出、RS485通讯输出；
内电源3.6V锂电池（ER26500）；
整机功耗：外电源<1W；
内电源<0.3W,锂电池可连续使用三年以上；
输出信号：工况脉冲信号、与标准体积流量成正比的频率信号、4-20mA信号、定量脉冲信号（与IC卡配套使用）、上下限报警信号、RS485数据通信；
4.6 防护等级：IP65；
4.7 防爆等级：隔爆型设计；
4.8 显示方式
大屏幕全视角LCD显示，显示温度、压力、工况流量百分比、标况，瞬时及累积流量；如下图：
五. 外形尺寸及安装

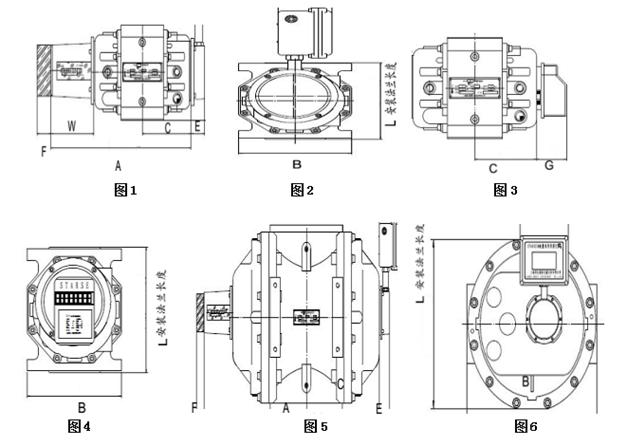

5.1 流量计外心尺寸

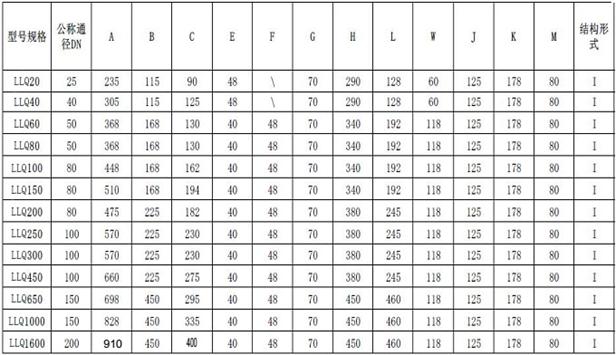

5.2 流量计安装尺寸
注：流量计安装采用管道法兰标准GB/T9113~9115-2010。
|
